Wir regeln das!

Armaturen und Armaturenschächte von Stoll Abwassertechnik.

Für Ihre Anlage bieten wir vielfältige Armaturen. Ihr Bauelement zum Absperren oder Regeln von Stoffströmen in Rohrleitungen.
Beste Qualität und auch als Neubau mit Wartung und Reparatur aus unserem Haus.

Jetzt anfragen



Armaturen

Immer wenn in Druck- oder Versorgungsleitungen Armaturen eingesetzt werden müssen stehen wir an Ihrer Seite und haben die passenden Lösungen für Ihre Anforderungen.

Regelventile und Mengenbegrenzungsventile
stellen die Trinkwasserversorgung sicher

Vielseitige Steuerkreise

Möglichkeiten der eigendruckgesteuerte Ventile:

  • Druckreduzierung
  • Druckhaltung
  • Druckablass
  • Schwimmersteuerung
  • Niveausteuerung
  • Rückflussverhinderung
Weitere Funktionen

Mit Steuerstromsignal:

  • Elektrische Auf-/Zu Funktion
  • Elektrische Mengenregelung

Hauptventil und Steuerkreis

Diese Ventile bestehen in der Regel aus Hauptventil und Steuerkreis.
Dabei bestimmt das Hauptventil die Nennweite. Der Steuerkreis bestimmt die Funktion.

Das Hauptventil ist allgemein als hydraulisch arbeitendes Membranventil ausgeführt, dessen Arbeitsenergie aus dem zu steuernden Medium stammt (Eigenmediumsteuerung).

Sprechen Sie uns an. Wir regeln das!

Keil-Flach-Schieber

Varianten

Schieber nach DIN EN 558-1 in der Grundreihe 14 stehen in allen Varianten von DN 20 - 600 zur Verfügung.

Qualität

Wir legen Wert darauf, dass unsere Ware nur gemäß DVGW W 270 Qualitäts-anforderungen hergestellt und zertifiziert ist.

Flansche
  • Anschlussmaße nach DIN 2501,
  • Druckstufen PN 10/16,
  • Baulänge "F4" (DIN 3202)

Gehäuse
  • GJS-400
  • Epoxy-Pulverbeschichtung
  • Spindel: nichtrostender Stahl
  • Keilmutter: Messing
  • Keil: GJS-400, innen und aussen
  • EPDM gemäß DVGW W 270 für Wasser
  • Dichtungen: EPDM gemäß DVGW W 270 für Wasser



Absperrklappen

Variationen

Wir bieten die passende Absperrklappe für die jeweilige Anwendung.

Die richtige Wahl
  • Zwischenflanschklappen
  • Anflanschklappen

Für Ihren Antrieb
  • Elektrische Antriebe
  • Pneumatische Antriebe
  • Manuelle Antriebe

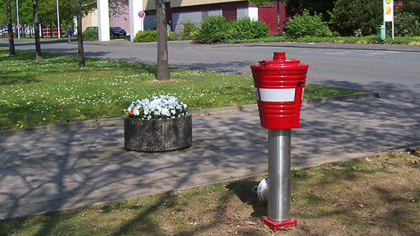

Fallmantel - Hydrant

Hawle-Überflurhydranten werden ausschließlich aus hochwertigen nichtrostenden Werkstoffen hergestellt.
Die Materialwahl gewährleistet eine hohe Funktionalität und ein gleichbleibend gutes Aussehen bei allen Umweltsituationen
(Salzstreuung, Industriegebiete, Küstenregionen).

Fallmanteltechnik

Die "Fallmanteltechnik” schützt die oberen Abgänge vor unbefugtem Zugriff. Erst wenn der Kunststoffmantel entriegelt wird und nach unten fällt, können die beiden einzeln absperrbaren B-Abgänge geöffnet werden.

Sollbruchstelle

Die Sollbruchstelle gewährleistet, dass der geschlossene Hydrant im Umfahrfall dicht verschlossen bleibt. Gemäß DVGW VP 325 ist der Hydrant so einzubauen, dass die Sollbruchstelle ca. 120 mm (+ - 80) über Geländeniveau zu liegen kommt.

Ersatzschrauben

Ersatzschrauben zur raschen Wiederinstandsetzung befinden sich unter dem Fallmantel. Die Ersatzschrauben sind mit einem maximalen Drehmoment von 60 Nm anzuziehen - Drehmomentschlüssel verwenden.

Durchflussmenge

Die Durchflussmenge bei einem Differenzdruck von 1 bar liegt bei allen Hawle-Überflurhydranten über dem in der EN 14384 geforderten Wert.



Das sieht gut aus: Hawle-Überflurhydrant

  • Fallmantel: rot, RAL 3003

  • Festkupplungen: 2 x B nach DIN 14318

  • Säule: wahlweise mit A-Festkupplung nach DIN 14319
  • Abgang: Flansch gemäß EN 1092-2
  • definierter Anschlag beim Öffnen und Schließen
  • Entleerung: gemäß DIN EN 1074-6
  • CE-Kennzeichnung nach EN 14384



HaVent® Be- und Entlüftungsventil

Trinkwasser ist ein Lebensmittel!
Deshalb kann hier nur beste Qualität zum Einsatz kommen.
So wie mit dem Be- und Entlüftungsventil von HAWLE.

Wasser ist sein Element

HaVent Fa. Hawle (Best. Nr. 987)
oder gleichwertig.

  • Be- und Entlüftungsventil für Betriebsbereich 0 - 16 bar
Stufenlos und selbständig

Rollmembranmechanismus

  • Für die Entlüftung großer Luftmengen bei Betriebsdruck.
  • Druckstoßdämpfende Ausführung durch stufenlos arbeitende Rollmembran.

Merkmale

Schutzgitter

  • Winkelabgang für Abluft drehbar und mit integriertem Schutzgitter ausgeführt.





  • Schwimmer: geschäumtes PP
  • Ventilgehäuse: eloxiertes Aluminium
  • Auslassbogen / Schmutzsieb: PE 100 / nichtrostender Stahl
  • Betriebsbereich: 0 - 16 bar
  • max. Entlüftungsleistung: 700 m3/h
  • Medium: Trinkwasser, Rohwasser
  • Max. Betriebsdruck: 16 bar
  • Gehäusewerkstoff: Aluminium
  • Anschluss: Flansch DN 50
  • Korrosionsschutz: Innen und Außeneloxierung





Kugelhähne

Einsatz

Kugelhähne kommen zum Einsatz

  • zur Absicherung der Regen - bzw. Schmutzwasserkanalisationen
    bei Feuer oder Unfällen
Aus unserem Haus

Qualität aus unserer Werkstatt

  • Neubau
  • Wartung
  • Reparatur

Das können wir auch groß!

Wir stellen in großer Ausfertigung her:

  • Kugelhähne bis DN 2000

Durchflussmessung MID

Um unseren Kunden eine optimal auf ihren Prozess abgestimmte Messlösung anbieten zu können, setzen wir bei der Stoll Abwassertechnik
auf die Modularität der Geräte.

Wirtschaftlich

In der Wasserwirtschaft ist jeder Anlagenbetreiber gezwungen, so wirtschaftlich wie nur möglich zu arbeiten. Das trifft auch oder ganz besonders auf die eingesetzten Messgeräte und Systeme zur Verbrauchsermittlung zu.

Es zählt jedes Element

Dabei dürfen die einzelnen Elemente des Automatisierungssystems nicht zu teuer sein.

Verbrauchsmessung

Um die Kosten zu senken und gleichzeitig Verluste im Abwasser- bzw. Trinkwassernetz zu vermeiden, legen die Verantwortlichen inzwischen sehr großen Wert auf eine genaue Verbrauchsmessung und auf die gründliche Überwachung der technischen Einrichtungen in ihren Betrieben.



Armaturenschächte

Immer wenn in Druck- oder Versorgungsleitungen Armaturen eingesetzt werden müssen stehen wir an Ihrer Seite und haben die passenden Lösungen für Ihre Anforderungen.

Konstruktion und Fertigung

Armaturenschächte nach den Anforderungen unser Kunden:

  • Konstruktion in 3D
  • Fertigung aus unserer Hand
Material

Wir bauen Armaturenschächte in auftriebssicherer Bauart:

  • PP (bei zu hohen Temperaturen)
  • PEHD
  • Beton

Ausrüstung

Unsere Anlagen werden ausgerüstet unter anderem mit:

  • Schmutzfängern
  • Druckreduzierventilen
  • MID Messtechnik
  • Schiebern
  • Pass- und Ausbaustücken
  • Pumpensümpfen
  • Be- Entlüftungsventilen
